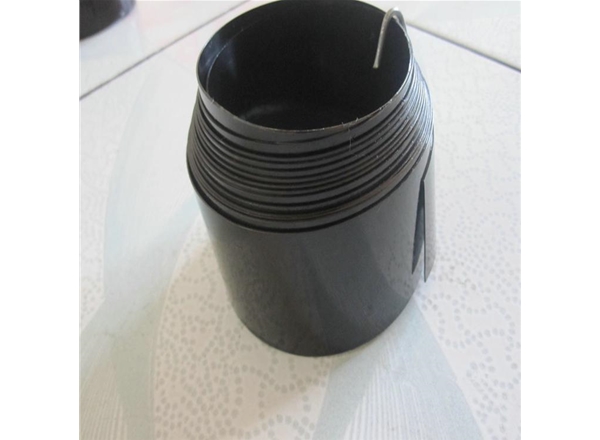

螺旋钢带保护套——滚珠丝杠之保护神

性能:螺旋钢带保护套系我公司和意大利开发的一种新颖的机床功能部件,用于数控机床,加工中心等各类精密机床,液压、各个轴系,杠类及滚珠丝杠的防护,它不但具有防尘、防切屑、防冷却液等功能,而且能维护机床正常精度,延长机床使用寿命,增加美观。

结构特点:螺旋钢带保护套采用弹簧钢带经热处理制造而成,对滚珠丝杠、轴、杆类零件实行保护。保护套通过安装在被保护件二端的对中法兰,与被保护件实行无触联接。该保护套与对中法兰之间联接安全是依靠它本身的预压缩弹力而实现的,因此在工作中运行稳定、伸缩自如、噪音底,其表面呈黑色光泽,与机床上大部分法兰件协调。

订货须知:螺旋钢带保护套系根据滚珠丝杠、轴、杆类零件的直径,移动距离等参数而定制配套,所以订货时按下列方法进行:
1.用户单位按我厂提供的标准规格选用。

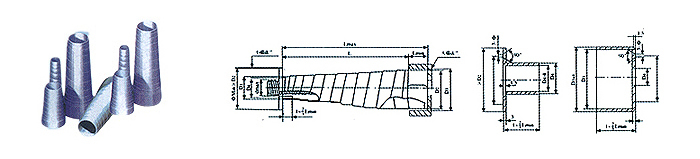

2.用户单位提供保护套D、Lmax、Lmin、(特殊要求D2)(代号见图),由我厂设计制造,价格统一按标准规格引出计算。

说明:1.对中法兰系用户自制,我厂可提供草图
2.如批量订货价格优惠
3.除特殊情况尺寸有限制外,D2不作要求。

D1-保护套小端内径=dmaz+10毫米    dmax-被保护零件的直径

D2-保护套大端内径                                Lmin-压缩长度

D3-大端法兰内径=D2+6-8毫米           lmax-延伸长度

D4-小端法兰外径=D1-1-2毫米            L-允许行程

LGB规格Spec. Lmax mm Lmix mm D1mm D2mm LGB规格Spec. Lmax mm Lmix mm D1mm D2mm LGB规格Spec. Lmax mm Lmix mm D1mm D2mm
20-250-30
30-250-45
250
250
30
45
20
30
40
41
600-400-50 400 50 60 79 800-600-120
80-900-110
600
900
120
110
80
80
97
105
60-600-80
60-900-100
600
900
80
100
60
60
78
87
30-450-50
30-600-50
450
660
50
50
30
30
50
56
80-1200-120
80-1400-120
1200
1400
120
120
80
80
115
120
60-1200-120
60-1600-120
1200
1600
120
120
60
60
88
98
10-300-45
40-550-50
300
550
45
50
40
40
54
67
85-400-80
85-600-100
400
600
80
100
85
85
100
105
65-400-50
65-700-80
400
700
50
80
65
65
85
87
40-800-80
40-950-80
800
950
80
80
40
40
65
69
85-800-125
85-1000-125
800
1000
125
125
85
85
106
126
65-1000-100
65-1400-110
65-1800-110
1000
1400
1800
100
110
110
65
65
65
95
99
109
45-550-50
45-700-80
550
700
50
80
45
45
73
68
85-1200-125
90-400-100
1200
400
125
100
85
90
132
105
45-900-100
45-1000-100
900
1000
100
100
45
45
70
73
70-400-80
70-750-100
700
450
80
100
70
70
95
94
90-600-100
90-800-125
600
800
100
125
90
90
111
111
50-500-50
50-700-80
500
700
50
80
50
50
72
70
70-1400-120
70-1800-120
1400
1800
120
120
70
70
104
120
90-900-125
90-1200-125
900
1200
125
125
90
90
127
137
50-900-100
45-1200-100
900
1200
100
100
50
50
77
84
75-400-80
75-600-100
400
600
80
100
75
75
89
95
95-400-100
95-600-125
400
600
100
125
95
95
110
112
55-350-50
55-5550-80
350
550
50
80
55
55
72
72
75-900-120
75-1200-120
900
1200
120
120
75
75
97
104
95-800-125
95-1000-125
800
1000
125
125
95
95
130
137
55-800-80
55-1000-120
800
1000
80
120
55
55
78
77
75-1600-1100
80-400-80
1600
400
110
80
75
80
115
94
100-600-120
100-800-125
600
800
120
125
100
100
118
135
55-1400-110
